バキュームテーブルの用途
- 世界中に供給
60万台以上
- 平面度
0.005mmまで

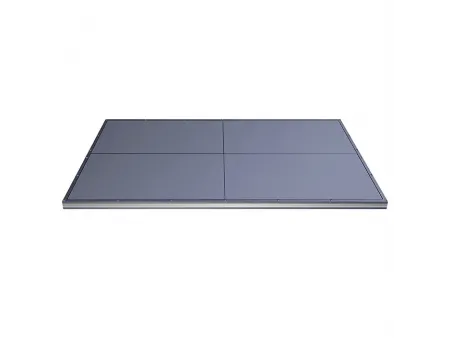

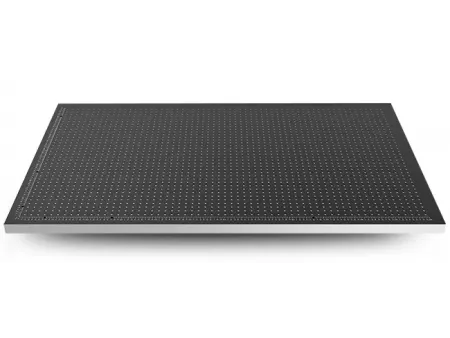

Yimiwellのバキュームテーブルは、【軽量化】や【平坦性】の特性を持つアルミハニカムコアを採用します。そのため、その他の製法のバキュームテーブルに比べ通気性、平坦性、強度、剛性に優れます。これらの利点に加え、当社のバキュームテーブルは、最小限の変形、強力な吸引力、傷や摩耗に対する優れた耐性を提供します。
バキュームテーブルは「吸着パネル］・「真空チャック」とも呼ばれ、様々な用途で活用されています。当社の軽量バキュームテーブル製品群は、インクジェット印刷、フレキシブルカッティング、スクリーン印刷、集積回路装置などの工程に不可欠なサポートを提供し、幅広い産業に欠かせないものとなっています。また、レーザー機器、光学機器、大型フラットパネル・ディスプレイ製造など、幅広い用途で使用されており、様々な用途で正確かつ安定したワーク固定を実現しています。さらに、当社のバキュームテーブルは、太陽光発電装置やオートメーション装置における基板の確実な固定に不可欠なサポートを提供し、高い精度と信頼性を保証します。

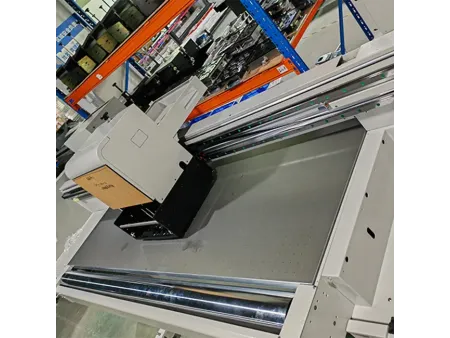

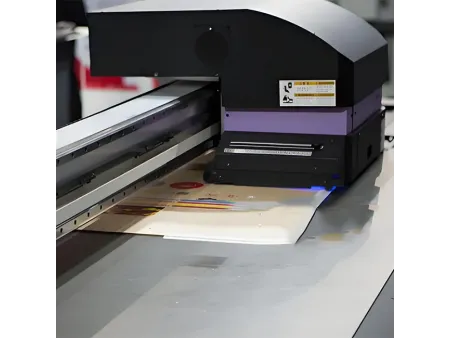

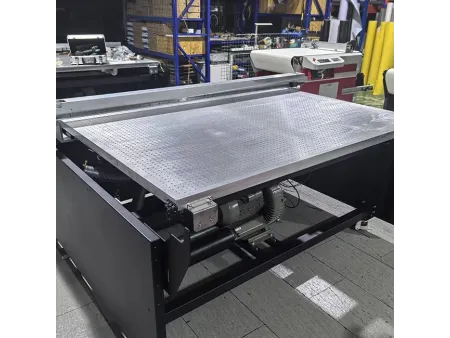

当社のバキュームテーブルは、フラットベッドプリンター、インクジェットプリンター、デジタルプリンター、カッティングマシン、スクリーンプリンター、印刷機、レーザー彫刻機、CNCマシニングセンターなど、さまざまな機器とシームレスに統合できるように設計されています。
- 平坦度精度: 0.10mm
- 最適化された性能: 性能を損なうことなく、バキュームテーブル全体にわたって強力で均一な吸引力を提供し、印刷の安定性と精度を向上させる。
- 平坦度精度: 0.15mm
- 軽量かつ高強度： 芯材はアルミニウム製ハニカム材を採用し、吸引性能を向上させるために最適化された通気性を提供。
- 平坦度精度: 0.15mm
- 均一な吸引分布： 表面全体に安定した吸引を確保。
- 平坦度精度: 0.10mm
- 加熱調節可能： テーブル表面は熱処理ニーズに合わせて≤120℃まで加熱可能
- 広い表面積と平坦性
当社のバキュームテーブルは、最大2100 x 3950 mmの広い表面積を持ち、それ以上のサイズには特注接合可能です。平坦性に優れ、たわみも最小限に抑えられています。 平坦度は通常20ミクロン以内に保たれ、最小でも10ミクロンに維持されます。 耐荷重は30kgで、たわみは10ミクロン以下に抑えられています。
- 軽量で高い耐荷重性
当社のバキュームテーブルは、高品質のアルミニウム合金製ハニカムコアで作られます。密度は1平方メートルあたり約25～35kgで、強度を損なうことなく軽量化を実現します。変形することなく、30kgまでの荷重に耐えることができます。
- 強力で均一な吸引力
当社のバキュームテーブルは、最適な吸着機能を発揮するように設計されており、他の機能性を損なうことなく、テーブルのどの位置でも強力で均一な吸引力を維持します。
- 耐傷性と耐久性
当社のバキュームテーブル表面には、フッ素樹脂PVDF粉体塗装、アルマイト処理、硬質アルマイト処理など、さまざまな処理を施すことができます。その中でも硬質アルマイト処理は、表面硬度がHV500～700に達し、最も優れた耐傷性と耐摩耗性を備えています。
- ご要望に応じて特注可能
お客様のご要望をお伺いし、設計図面をもとにオーダーメイドで製作いたします。厚みとサイズなど仕様は、お客様の要求に合わせて調整できます。
- メール:
- 携帯:
お気軽にご相談ください。
当社は、真空テーブルシステムに精通しており、お客様の業界の独自のニーズに最適なソリューションを提供します。精密な設計とカスタマイズを通じて、お客様の期待を超える品質と性能を実現します。お客様の仕様に応じたオーダーメイド製品を造ります。専門サポートと顧客サービスを継続的に提供し、信頼性と競争優位性を確立しています
卓越した生産能力
従業員160名以上、15,000㎡超の面積の施設には、大型CNCや硬質アルマイト加工ラインを含む100台以上の特殊設備を完備します。高度な技術力と生産体制の効率化により、年間生産能力は約150,000㎡に達し迅速な納品を可能にしています。
業界認証
当社は品質管理システムISO 9001:2015を取得し、SGS、ROHS、REACHを認証取得しています。また40件以上の国内特許を保持し、技術革新と知的財産における優位性を示しています。
高度なカスタムデザイン
当社の設計部門は、柔軟な設計と革新的な技術をもって、産業ごとの個別ニーズに基づいて、バキュームテーブルのソリューションを提供いたします。精密部品から大規模なパネル加工まで、ソリューションを通じてお客様のプロセスの精度向上と生産効率化をお約束します。
耐久性と精度
当社の真空テーブルはアルミニウム合金を使用し、最先端の製造技術を駆使して設計されています。当社の製品は卓越した耐久性と平面度を備えています。通常の平面度は25ミクロン以内に厳密に制御され、最適時には5ミクロンという驚異的なレベルに達します。この高精度設計により、厳しい使用環境においても信頼性と効率性を最大化し、長期間にわたり安定した性能を維持することが可能です。
