印刷用テーブル
スクリーン印刷工程でワークを確実に固定するバキュームテーブル

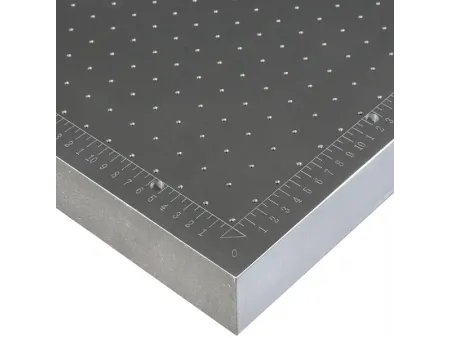

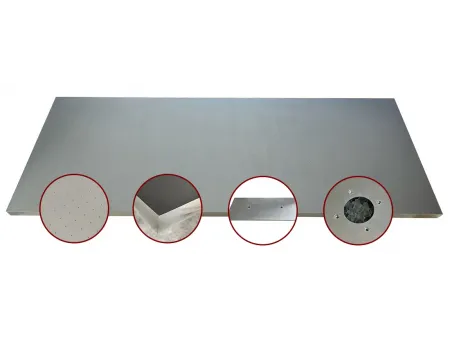

スクリーン印刷機用バキュームテーブル
見積もりの請求
バキュームテーブルの製造における長年の経験により、弊社は、印刷工程中にワークを確実に固定するための、印刷台用の信頼性の高いバキュームテーブルを提供します。テーブルのサイズ、バキューム穴の構成、吸着エリア、穴の直径、吸着穴の数、接続方法、吸着ゾーンの仕切りなど、さまざまな特注オプションを提供しています。当社のバキュームテーブルは軽量、高剛性、高精度で接着されており、平坦度は最適な0.05mmに達します。
特徴
- 高い精度と平坦性
当社のスクリーン印刷機用バキュームテーブルは、アルミニウム製ハニカムコアを採用し、0.05 mmまでの精度で優れた平坦度を実現しています。 これにより、印刷工程におけるワークの安定した固定と正確な位置決めが保証され、高精度印刷品質が得られます。
- 安定した印刷をサポート
被印刷物がバキューム面上で吸着固定された状態で行われ、印刷の位置ずれは生じません。これにより、印刷時の安定したワーク保持と正確な位置決めが保証され、優れた印刷品質を実現します。
- 軽量かつ高強度
アルミニウム製ハニカム芯材を採用することにより、当社のバキュームテーブルは軽量でありながら高い強度、剛性、耐屈曲性を備えています。1平方メートルあたり約25～35kgの密度で、テーブルは変形することなく30kgまでの荷重を支えることができます。 これらの特性により、輸送、設置、使用が容易になると同時に、耐久性と安定性が確保されます。
- 耐スクラッチ性と耐摩耗性
当社のバキュームテーブルの表面には、PVDFコーティング、アルマイト処理、硬質アルマイト処理など、さまざまな処理を施すことができます。 硬質アルマイト処理では、HV500～700の表面硬度が得られ、傷や摩耗に強く、長期間の耐久性と性能を保証します。
- 特注サービス
表面寸法、真空孔径、間隔、吸引面積、吸引孔径、接続方法など、お客様それぞれのニーズに柔軟に対応できるよう、カスタムメイドのバキュームテーブルを提供しています。
当社のバキュームテーブルがスクリーン印刷中の諸問題をどのように解決するか
- 印刷精度の向上
当社のバキュームテーブルは、印刷ワークをしっかりと固定するため、ワークが動いたり歪んだりすることがなく、安定した印刷精度を実現します。
- 印刷効率の向上
バキュームテーブルは、フィクスチャー固定に比べて素早くワークを位置決めできるため、時間を節約し、効率を向上させます。 また、安定した吸引により、印刷工程中のワークの移動が減少するため、不良が最小限に抑えられ、作業効率が向上します。
特注オプション
当社のバキュームテーブルには、以下のような幅広いカスタマイズオプションがあります：
- バキュームテーブルの寸法と仕様
- 真空孔の直径と間隔
- 吸引面積
- 吸引穴の直径
- 吸引穴の数
- 接続方法
- 吸引エリアまたは非吸引エリアをカスタマイズ可能

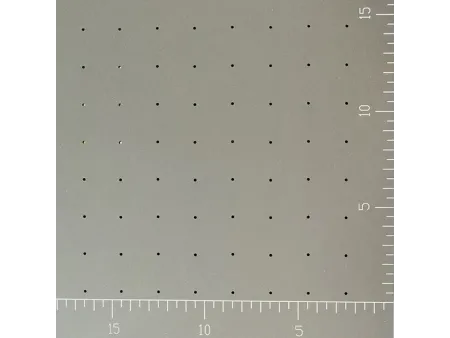

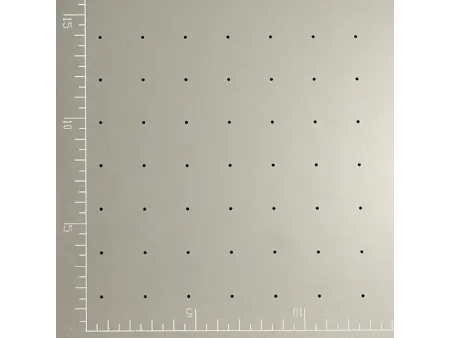

ストレートホール

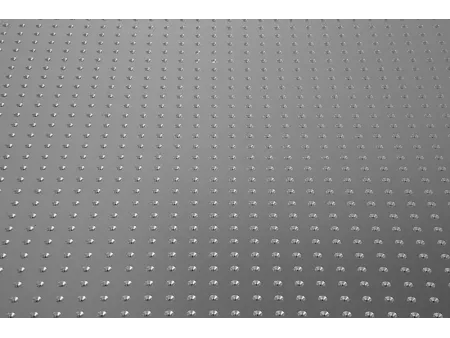

大口径の円錐形穴

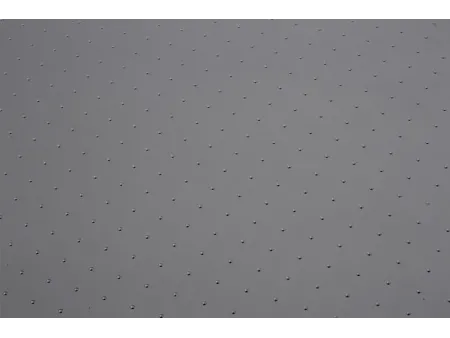

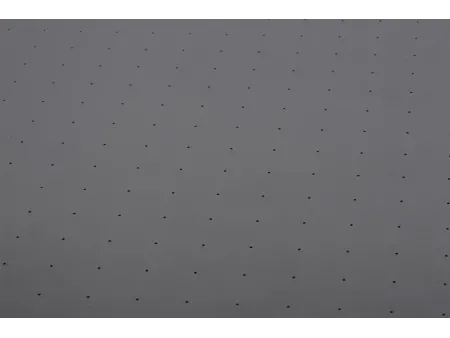

小さな円錐形の穴

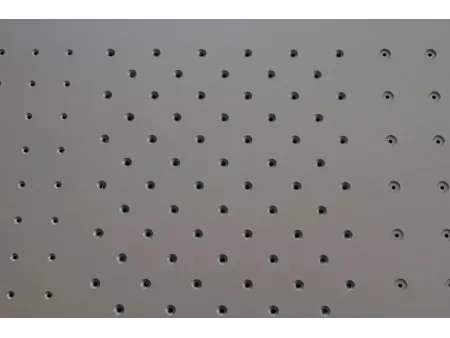

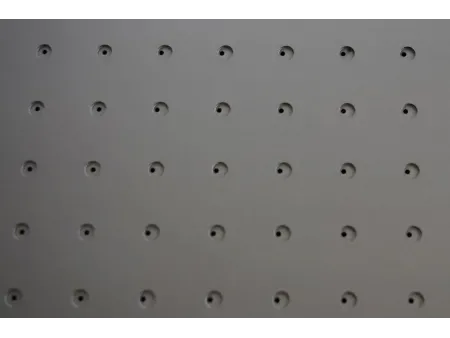

大きな穴と小さな穴（偏心穴)
小さな円錐形の穴 （段違い）

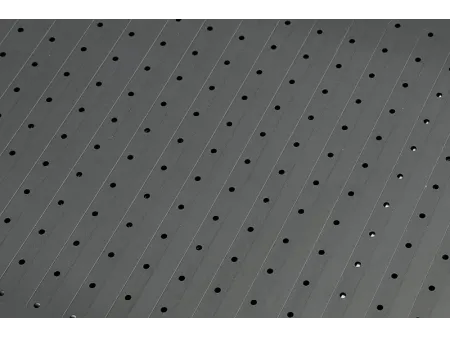

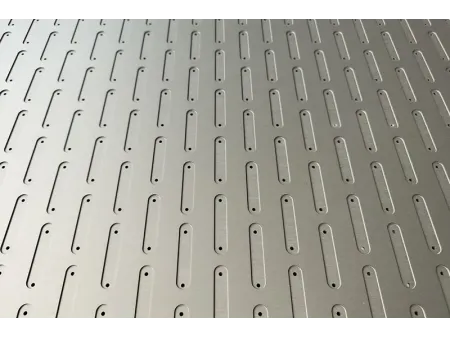

吸引スロット

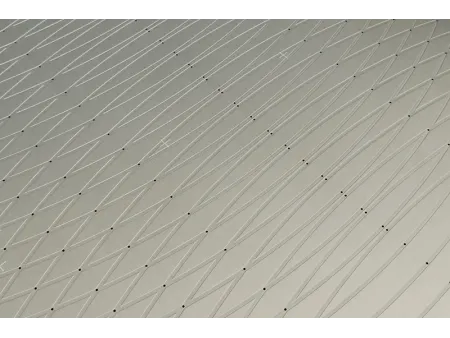

パターン付きスロット
オープンスロット

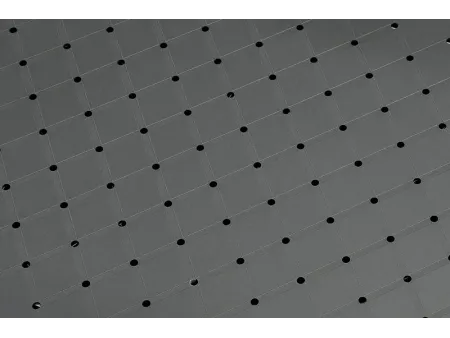

グリッドスロット ストレートスロット関連製品
