射出成形磁石
射出成形磁石はプラスチックマグネットとも呼ばれ、磁気特性は焼結磁石より低いが、割れや欠けが発生しにくいです。プラスチックマグネットのパイオニアとして、当社は希土類系(NdFeB、SmCo、SmFeN)、フェライト系の磁粉など様々な磁性材料で射出成形磁石を製作可能です。
ネオジム系プラスチックマグネット
ネオジム系射出成形磁石は、鋼鉄の強度と、リングやバーなどの薄肉形状やさらに複雑なデザインに使用できる柔軟性を兼ね備えています。磁石と他の金属部品（ギア、ネジ、不規則な穴など）を1つの金型に埋め込むことで、割れや破損が大幅に減少します。さらに、抜群な精度と表面仕上げと、安定した磁場、高い耐食性が特徴します。
量産が容易ので、当社のネオジムプラスチックマグネットはセンサー、ブラシレスモーター、自動車用電子スロットルペダル、計器クラスター、タコメーター、燃料計など、幅広い用途があります。
| 材質名 | 残留磁束密度 | 保磁力 | 保磁力 | 最大エネルギー積 | 可逆温度係数(RTC) | 最大使用温度 |
| Br | Hcb | Hcj | (BH)Max | α (Br) | TW | |
| T | KA/M | KA/M | KJ/M3 | %/ ℃ | ℃ | |
| KGs | KOe | KOe | MGOe | |||
| BNI-3 | 0.20-0.40 | 120-240 | 480-640 | 8-24 | -0.15 | 100 |
| 2.00-4.00 | 1.50-3.00 | 6.00-8.00 | 1.00-3.00 | |||
| BNI-4 | 0.40-0.46 | 250-335 | 575-735 | 28-36 | -0.13 | 110 |
| 4.00-4.60 | 3.10-4.20 | 7.20-9.20 | 3.50-4.50 | |||
| BNI-5 | 0.45-0.51 | 280-360 | 640-800 | 37-44 | -0.13 | 120 |
| 4.50-5.10 | 3.50-4.50 | 8-10 | 4.60-5.50 | |||
| BNI-6 | 0.51-0.56 | 295-375 | 640-800 | 44-52 | -0.11 | 120 |
| 5.10-5.60 | 3.70-4.70 | 8-10 | 5.50-6.50 | |||
| BNI-7 | 0.54-0.64 | 320-400 | 640-800 | 51-59 | -0.11 | 120 |
| 5.40-6.40 | 4.00-5.00 | 8-10 | 6.50-7.50 | |||
| BNI-6H | 0.48-0.56 | 335-400 | 1035-1355 | 40-52 | -0.15 | 130 |
| 4.80-5.60 | 4.20-5.00 | 13-17 | 5.00-6.50 | |||
| BNI-5SR (PPS) | 0.45-0.50 | 300-360 | 875-1115 | 36-44 | -0.13 | 150 |
| 4.50-5.00 | 3.80-4.50 | 11-14 | 4.50-5.50 |
備考：上記の特性は、磁石の形状や大きさに関するものであり、実際の保証値とは異なります。

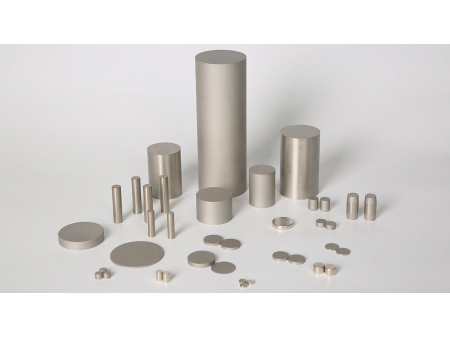

サマコバ系プラスチックマグネット
NGYCでは、高度な射出成形技術を用いたサマコバ系プラスチックマグネットを提供しています。成形方法は射出成形で、複雑な形状をワンステップで成形できるため、組立工程が削減でき、組立精度が向上します。また、当社のサマコバ系プラマグは耐食性、温度安定性に優れ、表面処理を必要としません。
用途- 自動車産業: 自動車用センサーからモーター部品、計器クラスターに至るまで、当社のサマコバ系射出成形磁石は最も過酷な条件下でも信頼性が高く効率的な性能を発揮します。
- 精密機械: 当社のサマコバ系プラマグはレーザープリンター、複写機、ファックスの使用に最適です。また、モーターにも優れた磁気特性を発揮し、効率と信頼性を高めます。
| 材質名 | 残留磁束密度 | 保磁力 | 保磁力 | 最大エネルギー積 | 可逆温度係数(RTC) |
| Br | Hcb | Hcj | (BH)Max | α (Br) | |
| MT | KA/M | KA/M | KJ/M3 | %/ ℃ | |
| KGs | KOe | KOe | MGOe | ||
| SCI-6 | 520-580 | 300-380 | 640-1200 | 44-52 | -0.04 |
| 5.2-5.8 | 3.8-4.8 | 8.0-15.0 | 5.5-6.5 | ||
| SCI-8 | 600-660 | 360-460 | 640-1200 | 60-68 | -0.04 |
| 6.0-606 | 8.0-15.0 | 8.0-15.0 | 7.5-8.5 | ||
| SCI-9 | 610-680 | 400-480 | 640-1200 | 68-76 | -0.04 |
| 6.1-6.8 | 5.0-6.0 | 8.0-15.0 | 8.5-9.5 | ||
| SCI-3T | 300-400 | 200-280 | 640-1200 | 20-28 | -0.04 |
| 3.0-4.0 | 2.5-3.5 | 8.0-15.0 | 2.5-3.5 |
備考:
1. Tは等方性材料を示す。
2. 顧客の要求に応じて、PA6、PA12、PPSなどの異なる高分子プラスチックでの各材料グレードを選択することができます。
3. プラスチックの最高使用温度は異なります： PA6：150℃、PA12：120℃、PPS：180℃
フェライト系プラスチックマグネット
フェライト系プラスチックマグネットは、ネオジム系型に比べて、磁気性能は劣りますが、その手頃な価格は、費用対効果の高いソリューションを追求するお客様に適しています。当社の射出成形フェライト磁石は、複雑な形状で成形可能、比較的磁気的要求が低いセンサーやモーターに最適です。優れた品質と費用対効果を実現する理想的な選択肢です。
高効率永久磁石DCモーターから軸流ファン、可変周波数エアコンモーターまで、当社の射出成形型フェライト磁石は比類のないパワーと性能を発揮します。
| 材質名 | Br | Hcb | Hcj | (BH)Max | TW | |
| 残留磁束密度 | 保磁力 | 保磁力 | 最大エネルギー積 | 可逆温度係数 | ||
| MT | KA/M | KA/M | KJ/M3 | ℃ | ||
| EPF-140 | 240 | 180 | 250 | 11.2 | -0.19 | 0.2~0.3 |
| EPF-150 | 250 | 180 | 230 | 12 | -0.19 | 0.2~0.3 |
| EPF-160 | 260 | 180 | 225 | 13 | -0.19 | 0.2~0.3 |
| EPF-160P | 272 | 190 | 230 | 14.2 | -0.19 | 0.2~0.3 |
| EPF-170 | 278 | 190 | 220 | 14.8 | -0.19 | 0.2~0.3 |
| EPF-170H | 278 | 200 | 240 | 15 | -0.19 | 0.2~0.3 |
| EPF-190 | 287 | 187 | 215 | 15.8 | -0.19 | 0.2~0.3 |
| EPF-190H | 290 | 185 | 205 | 16.5 | -0.19 | 0.2~0.3 |
| EPF-200 | 298 | 190 | 200 | 17.1 | -0.19 | 0.2~0.3 |
| EPF-220 | 305 | 180 | 195 | 18.1 | -0.19 | 0.2~0.3 |
| EPF-062K | 105 | 80 | 159 | 1.5 | -0.19 | 0.2~0.3 |
| EPF-102 | 215 | 160 | 27 | 8.5 | -0.19 | 0.2~0.3 |
| EPF-132 | 232 | 175 | 263 | 10.8 | -0.19 | 0.2~0.3 |
| EPF-152N | 260 | 195 | 265 | 13.3 | -0.19 | 0.2~0.3 |
| EPF-172A | 272 | 195 | 235 | 14.5 | -0.19 | 0.2~0.3 |
| EPF-192 | 287 | 190 | 210 | 16 | -0.19 | 0.2~0.3 |
| EPF-192H | 290 | 200 | 235 | 16.5 | -0.19 | 0.2~0.3 |
| EPF-202 | 292 | 200 | 230 | 16.6 | -0.19 | 0.2~0.3 |
| EPF-202F | 285 | 195 | 220 | 16.1 | -0.19 | 0.2~0.3 |
| EPF-212 | 305 | 2.5 | 230 | 18.1 | -0.19 | 0.2~0.3 |
| EPPS-F134L | 305 | 2.5 | 230 | 18.1 | -0.19 | 0.2~0.3 |
| EPPS-F164L | 305 | 2.5 | 230 | 18.1 | -0.19 | 0.2~0.3 |
