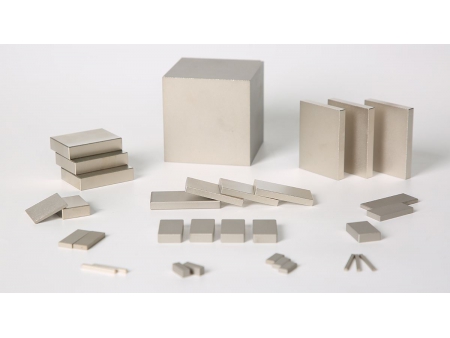

サマリウムコバルト磁石（サマコバ磁石）
温度特性に優れる永久磁石
サマコバ磁石はサマリウムとコバルトで構成されている希土類磁石です。当社のサマリウム・コバルト磁石は、耐食性・耐酸化性に優れ、高エネルギー積と抜群な温度特性を有しています。当社の磁石は、最高使用温度はグレードにより250℃から500℃までは可能で、マイナス温度の使用は無制限です。180℃以上の使用温度では、当社のサマコバ磁石の最大エネルギー積、温度安定性、化学的安定性はネオジム磁石を上回ります。当社の磁石は過酷な環境での使用に最適で、お客様のあらゆる磁気ニーズに対して高い品質と性能を発揮します。
当社の磁石は、サマリウム、コバルト、その他の元素を正確な割合で混合し、丹念に作られています。これらの材料を高温で溶かし、粉末にしてプレス成形し、焼結してさまざまなグレードの磁石材料を作ります。その後、機械的な方法で、これらの磁石材料をお客様の要求する特定の形状に加工します。加工後は磁化処理を施し、磁力を高めています。これらの磁石は、磁気特性と様々な磁気効果を持っており、モーター、磁気機械、センサー、マイクロウェーブ装置等などの様々な用途に適しています。磁気、機械、電気エネルギーを伝達・変換し、システムを正確に制御する上で重要な役割を果たします。
-
- D 1-130mm
- T 0.3-100mm
-
- D 1.2-100mm
- d 0.3-80mm
- D 0.3-60mm
-
- L 1-200mm
- W 0.5-100mm
- H 0.3-120mm
-
- W 3-100mm
- H 1-100mm
- L 1-100mm
- 1. 材料混合
- 2. 焼結
- 3. 粉末製作
- 4. プレス成形
- 5. 焼結とエージング
- 6. 検査
- 7. 機械加工
- 8. 工程内検査
- 9. 最終検査
- 10. 梱包と配送
| アイテム | 単位 | SmCo5磁石 | Sm2Co17 磁石 |
| 密度(D) | G/Cm3 | 8.3 | 8.4 |
| キュリー温度(Tc) | K | 1000 | 1100 |
| ヴィッカーズ硬度(Hv) | MPa | 450-500 | 550-600 |
| 圧縮強度(δc) | MPa | 1000 | 800 |
| 抵抗率(ρ) | Ω.Cm | 5～6×10-5 | 8～9×10-5 |
| 曲げ強さ(δb) | Mpa | 150-180 | 130-150 |
| 引張り強度(δt) | Mpa | 40 | 35 |
| 熱膨張係数(α) | (10-6/℃) | ∥ 6 ⊥12 | ∥ 8 ⊥11 |
上記の数値はあくまでも参考値であり、材料の合否の唯一の基準として使用するものではないことにご留意ください。
サマコバ磁石は、航空宇宙、運輸、通信など、さまざまな産業で幅広い用途があります。
- 自動車産業：電子スロットルペダル、イグニッションコイル、エンジンエアインテークセンサー、ポジションセンサー、シートベルトセンサー、ABS、DCTシフトフォーク
- 医療機器：MRI（磁気共鳴画像装置）、医療用小型モーター
- 航空宇宙産業：各種センサー、小型モーター
- メカニカル・トランスミッション：マグネットポンプ、高温反応容器、マグネティックスターラー、マグネティック・ベアリング
- マイクロ波通信：マイクロ波アイソレータ、進行波管
- 鉄道輸送：牽引モーター、発電機ローター
- 幅広いサマコバ磁石材料：NGYCは様々なグレード、温度特性、保磁力のサマリウムコバルト磁石を提供することができます。例えば、10MGOeから35MGOeの磁気エネルギー積を持つサマコバ磁石、500℃までの高温耐性を持つ耐高温サマリウムコバルト、-10PPMの温度安定性を持つ低温係数サマコバ磁石、33MGOe以上の磁気エネルギー積を持つ高磁気エネルギーサマリウムコバルトなどの特殊な磁石材料を提供することができます。また、お客様の様々な磁化要求に対応するため、保磁力の異なる材料を提供することも可能です。
- 高精度のサマコバ磁石製品：サマコバ磁石の脆性が高いため、加工は難しいです。NGYCは、業界ではのリーディング企業として、抜群な加工技術と加工能力を持ち、たくさんの加工実績を誇ります。お客様のご要望に応じてさまざまなサイズや形状のサマコバ磁石製品を高精度と高品質に提供いたします。
- 多種多様な着磁製品と磁石アセンブリ：従来の軸方向2極着磁と径方向2極着磁に加えて、NGYCは磁極間の磁場分布が均一な多極着磁製品を幅広く提供しています。また、お客様のアプリケーションに直接接続することができ、即時性と利便性を向上させる幅広い接着型および射出成形磁気部品を設計・開発しています。
- 最大130mm×130mm×100mmまでの磁石を製造しており、完全な飽和磁化が可能です。
- 高グレードのYXG-33Hなど、BH値は最大30-33MGOeのサマリウムコバルト磁石製品を大量生産できます。
- 平型多極着磁タイプサマリウムコバルト磁石の生産が可能です。例えば、軸方向2極着磁ディスク、軸方向2極着磁リング、軸方向4極着磁リング、軸方向10極着磁リング、ラジアル4極着磁リング、軸方向ダブルトラックリングなどです。
- 当社は、高速モーターシャフトのためのサマコバ磁石を製造することができます。直径120mm以内の複数のラジアル磁石を接着して、組立後に一緒に着磁し、完全に飽和に達することができます。
- 当社は、特殊な特性を持つサマコバ磁石をオーダーメイドすることができ、常に新しい性能レベルを研究して製作いたします。
- Br値が11.6-12KGS、BH値が32-35MGOeまでの超高性能製品をカスタマイズして製造することができます。 当社のYXG-35グレードのサマコバ磁石は、業界で最高の磁気エネルギー製品となっています。
- 当社では、軸ずれが1°以内の偏差で着磁された製品を製造する可能です。
- 低温係数LTC(YXG-18)グレードのサマコバ磁石をカスタマイズして生産することができます。Brの温度安定性は、RT-100℃で-0.001%/℃であり、優れた温度安定性を提供します。
- 500℃までの温度で働くことができる高温耐性HT500グレードのサマコバ磁石をカスタマイズして製造することができます。
- ハルバッハ配列のような複雑な形状や多角度磁化で組み立てるサマコバ磁石を製造できます。
- 純度1:5のサマコバ磁石を量産できます。
- HK≧18KOeの高HK、高安定性のサマコバ磁石を量産できます。
お客様の使用用途に合わせた磁性材料のカスタムソリューションを導き出します。当社の担当者にお問い合わせください。
- グレード記号が異なり：SmCo5は通常YXで表記され、Sm2Co17はYXGで表記されます。
- 組成成分の違い：SmCo5 は主にサマリウム、コバルト、プラセオジム、またはプラセオジムを含まない純粋なサマリウム・コバルトで構成されていますが、Sm2Co17 は主にサマリウム、コバルト、銅、鉄、ジルコニウムで構成されています。
- 物理的特性は異なり：SmCo5の最高使用温度は250℃であるのに対し、Sm2Co17の最高使用温度は350～500℃である。SmCo5は機械的および物理的特性に優れ、製造が容易であるのに対し、Sm2Co17はより脆い。
サマコバ磁石は物性上もろく、外力を加えると欠けたり割れたりしやすい性質を持っています。 磁石1個の製造には10以上の工程があり、加工・検査・輸送・使用中に小さな欠けや割れが発生することがあります。 そのため、磁石は全工程を通して丁寧に取り扱い、保護することをお勧めします。 それでも、小さな欠けや破損が発生する場合があります。
サマコバ磁石は鉄を含んでいるので錆びることがあります。 しかし、ネオジム磁石に比べ、サマコバ磁石は鉄の含有量が少ないため、さびはそれほど深刻ではありません。 海水中で使用した場合、磁石の表面に錆が発生することがありますが、性能や使用には問題ありません。
SmCo5 の価格が Sm2Co17 の価格より高いのは、SmCo5 が高価な希少金属であるコバルトを多く含むためです。 したがって、SmCo5 の磁気エネルギー積は Sm2Co17 より低いのですが、価格は Sm2Co17 より高くなっています。
サマリウムコバルト磁石は耐食性に優れていますので、一般的にはメッキは必要ありません。 しかし、美観のためや、過酷な環境下での使用にはメッキが必要な場合があります。当社では、亜鉛メッキ、ニッケルメッキ、銀メッキ、銅メッキ、無電解ニッケルメッキ、ニッケル-銅-ニッケルメッキ、ニッケル-金メッキ、ニッケル-錫メッキ、エポキシ樹脂メッキなど、様々な種類のメッキが可能です。
不飽和磁化は、バッチごとに性能値が一定の範囲内で変化し、不飽和磁化の電圧調整が難しいため、推奨していません。 不飽和磁化製品の性能は非常に不安定で、使用中に変化することがあります。 測定誤差のため、標準磁束を設定できない。
現在、当社で製造可能な最高性能のサマコバ磁石はYXG-35で、仕様は以下：Br = 11,600-12,000Gs、bHc = 10,900-11,400Oe、iHc ≥ 18,000Oe、(BH)max = 32-35MGOe。
現金、電信送金（T/T）、信用状（L/C）がご利用いただけますが、電信送金が好ましい方法です。 少量のご注文、年間注文の頻度が少ない場合、または初めてのご注文の場合は、出荷前にお支払いをお願いしております。 信頼が確立されれば、毎月のご請求も検討させていただきます。
当社の通常製品には、標準的な幾何学的寸法と公差（GD&T）があります。
| 幾何学的特性 | 測定機器 | 測定方法 | 幾何学寸法の精度 |
| 平行度 | 三次元測定機（CMM） | 加工する磁石の両面を測定する必要があるため、磁石の両面の少なくとも4点にプローブを当てて測定を行う。ブロック磁石の各辺：≧40mm シリンダー磁石：≧Ø40mmの場合、さらに2～4点必要。 | ブロック磁石≧15×15mm、円柱磁石≧Ø15mmの場合、平行度≤0.1mm； ブロック磁石＜15×15mm、シリンダー磁石＜Ø15mmの場合 平行度≤0.05mm |
| 画像測定機 | 距離1（最大の測定値）と距離2（最小の測定値）の差が平行度の測定値となります。 | ||
| 直角度 | 三次元測定機（CMM） | 磁石の2辺を測定する場合は、必ず高さと基準点を入力してください。 | 直角度が90°±0.5°の場合は、高さにより換算して直角度を測定します。 |
| 画像測定機 | 隣り合う2本の直線の間隔（隣り合う2つの角度の対角線）を測定することで、例えば60°といった角度の測定値が得られる。 | ||
| 同心度 | 三次元測定機（CMM） | 内円筒と外円筒を測定し、プローブを各円形断面の導出された3つの中央点に当てる。 | 0.1mm、アークマグネットは対象外 |
| 画像測定機＆ダイヤルゲージ | 2つの円の中心点間の距離を測定することによって同軸度を得るために、ビジョンシステムを使用して2つの円の中心点を測定します。次に、磁石を固定し、ダイヤルゲージで測定する。磁石を回転させながら、ダイヤルゲージで指定した円周を測定し、同軸度を求めます。 | ||
| シンメトリー | 三次元測定機（CMM） | 形状物の測定に便利。面の中心に座標を設定し、ずれを正確に測定することができる。 | ≤0.15mm |
| 画像測定機 | 表面の中心に座標を設定し、2つの線分の距離の差（側面から中心線までの距離）を測定する。 | ≤0.10mm | |
| 平面度 | 三次元測定機（CMM） | プローブを磁石の両側4点以上に当てて測定する。ブロックマグネットの各辺：≧40mm シリンダーマグネット：≧Ø40mm、2～4点以上必要。 | ≤0.05mm |
| 円筒度 | 三次元測定機（CMM） | プローブを各円形断面の3つの中央点に当てる。 | ≤0.05mm |
| Vブロックとダイヤルゲージ | ダイヤルゲージをVブロックにセットした円柱状のものの始点に当て、ダイヤルゲージに接触させたまま終点まで回転させ、円筒度を測定する。 | ||
| 表面のプロファイル | 画像測定機 | R円弧面の真円度を測定する。 | 0.1mm; ワイヤー電極切断用0.15mm |
お客様の様々なニーズにお応えできるよう、幅広い永久磁石材料を取り揃えております。 私達の提供はサマコバ（SmCo）の磁石、ネオジムの鉄ボロン（NdFeB）の磁石、フェライト磁石、アルニコの磁石、射出成形磁石、ボンド磁石、ゴム磁石などを含んでいます。
もちろんです！ 当社は磁石と金属部品からなる磁石アセンブリを供給することができます。600台以上の最新鋭の機械加工技術と精密機械加工技術により、高品質な永久磁石アセンブリとプラスチックマグネットをお客様に提供することができます。
コーティングの必要性は、使用する永久磁石の材料によって異なります。 サマコバ (SmCo)やアルニコ磁石は耐食性に優れており、通常、保護用のコーティングを追加する必要はありません。 その一方で、ネオジム（NdFeB）磁石は腐食の影響を受けやすいため、腐食から効果的に保護するためのコーティングが必要です。 私達はネオジム磁石のためのコーティングを3 つで提供します：
- ニッケル-銅-ニッケル（200℃まで）
- アルミニウムIVD (500℃まで)
- 亜鉛（200℃まで）
答えは、特定の用途にとって重要な特性によって異なります。 材料によって、性能特性の組み合わせは異なります。 適切な永久磁石材料を選択するには、慎重な検討と相談が必要です。 お客様の具体的な要件と用途の詳細をお知らせいただければ、最適な製品をお勧めします。
NGYCはTS16949およびISO9001品質管理システムの認証を受けており、最高の品質基準へのこだわりを示し、大切なお客様に優れた製品とサービスを提供しています。
