SGD

マスターバッチ、添加剤、バージン原料の計量・混合用質量式計量配合装置

この質量式混合機はプラスチック成形の関連設備として、カラーマスターバッチや添加剤を正確に自動混合するために設計されます。この高精度な質量式自動計量混合装置は、モータの減速比は38:1、様々なスクリュー径（12mm、16mm、20mm、30mm）があり、0.04～60 kg/hrの異なる混合能力に対応し、多様な生産ニーズにお応えします。また、この混合機は押出機モードをサポートしており、押出機のスクリュー速度に同期させることで、安定した着色率を確保することができます。この質量式計量混合機は、自動補充用のVL正圧フィーダーと組み合わせて使用することもでき、効率的な連続生産を保証します。　

特徴

スクリューはクロムメッキされ、長持ちする性能と耐摩耗性を確保し、過酷な環境で信頼性を提供します。
ベースにはホッパーマグネットが装備されており、金属汚染物質による機械のスクリューへのダメージを防ぎます。
停電時も現在の運転モードを保持し、復電後に自動的に通常運転を再開するメモリー機能が付きます。
イーサネット通信により、データ転送と遠隔監視が可能。
ロスインウェイト技術により、混合工程を正確に制御し、高い生産精度の要求に対応できます。
詰まり検出と過負荷保護機能を備え、自動的にシステムをシャットダウンし、故障時には自動的にシステムを停止し、アラームを作動させます。

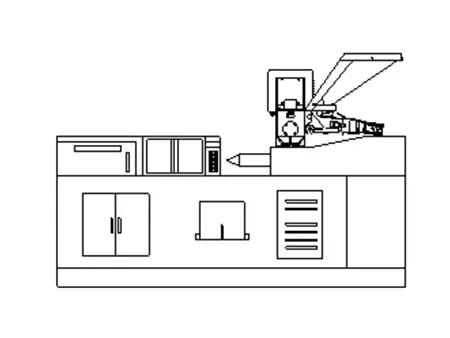

単色混合機設置

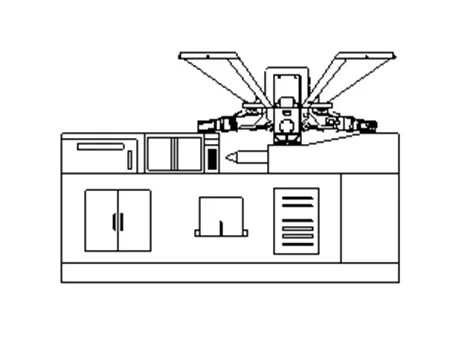

二色混合機設置

取り付け表示

混合機全体を射出機または押出機の取り付け穴の大きさ（上の写真のように）に合わせて射出機または押出機に取り付け、設置ベースの4つの固定穴を締めて固定します。

仕様

モデル		単色混合機				二色混合機
モデル		SGD-12	SGD-16	SGD-20	SGD-30	SGD-D
モーター出力 (kW)		0.06	0.06	0.06	0.06	0.06×2
ミキサー出力 (kW)		0.09	0.09	0.09	0.09	0.09
スクリュー外径 (mm)		12	16	20	30	**
混合能力(kg/hr)		0.04~3.6	0.1~16	1.0~30	3.0~60	*
貯蔵ホッパー(L)		10	10	10	10	10
ギア比		38:1	38:1	38:1	38:1	38:1/38:1
主原料ホッパー (L)		O(12)	O(12)	O(12)	O(12)	O(12)
ミキサー		O	O	O	O	O
ヘビーデューティーベース		O	O	O	O	〇
寸法	H(mm)	610	610	610	610	610
	W(mm)	645	645	645	645	1090
	D(mm)	470	470	470	470	470
重量(kg)		36	36	36	36	54
備考: 1) 「」は混合能力が選択されたモデルに依存することを示し、単色混合機のデータを参考として使用することができる。例えば SGD-D-12/16 混合能力 0.14-19.6kg/hr 2) 「*」はスクリューの外径が選択されたモデルに依存することを示す。 3) 上記機種の混合能力はすべて、規格の嵩密度1.2kg/L、直径2～3mmのマスターバッチの連続運転試験データに基づいており、実際の混合能力は材料特性および設計式によって異なる。 4) 「●」は標準、「〇」はオプション、「-」は無しを表す。 5) 電源：1φ、230VAC、50Hz					予告なく仕様を変更することがあります。
