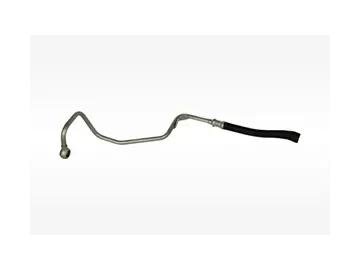

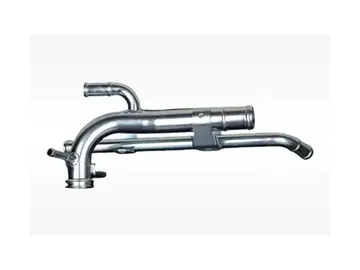

自動車用エンジン向け金属パイプ

見積もりの請求

ウェブサイト: http://hydroforming-jp.com/2-6-metal-tubes-for-automotive-engines.html

自動車用エンジンにおける油路、冷却水路、空圧回路向けの金属パイプ部品を提供

Motorbacsは16年以上にわたりエンジン用金属パイプアセンブリの開発・製造経験を有し、年間生産能力は1,000万本以上。豊富な技術ノウハウとエンジニアリング蓄積を活かし、設計初期段階からお客様と密接に連携。レイアウト計画やコスト最適化に参画し、設置スペース制約と性能要求を満たす実現可能な設計ソリューションを提供します。

製造実績

生産工程

• 材料準備

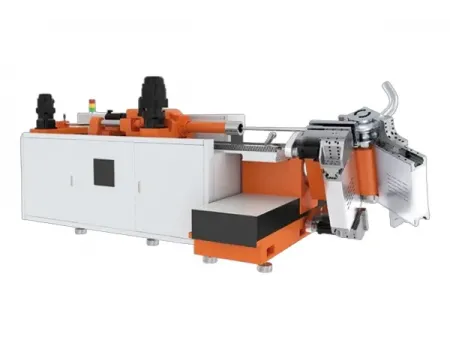

• パイプ曲げ加工
• パイプ端部成形
• 溶接・固定
• 銅ろう付け（ブレージング）
• 電気めっき（クロメート処理等）
• 再成形
• 漏れ検査
• 梱包

製品特性

製品種別	材質	溶接方法	溶接強度	気密性	中性塩水噴霧試験
エンジン冷却水パイプ	ステンレス鋼	ブレージング	≥ 350 N/mm² または母材強度以上	0.5–0.8 MPaで漏れなし、または0.5 MPa下で漏れ率 < 0.2 ml/min	クロメート処理 – 500時間赤錆なし
エンジン冷却水パイプ	炭素鋼＋表面処理	ブレージング	≥ 350 N/mm² または母材強度以上	0.5–0.8 MPaで漏れなし、または0.5 MPa下で漏れ率 < 0.2 ml/min	1000時間赤錆なし
エンジンオイルパイプ	ステンレス鋼	ブレージング	≥ 350 N/mm² または母材強度以上	0.5–0.8 MPaで漏れなし、または0.5 MPa下で漏れ率 < 0.2 ml/min	クロメート処理 – 500時間赤錆なし
エンジンオイルパイプ	炭素鋼＋表面処理	ブレージング	≥ 350 N/mm² または母材強度以上	0.5–0.8 MPaで漏れなし、または0.5 MPa下で漏れ率 < 0.2 ml/min	1000時間赤錆なし

当社工場
