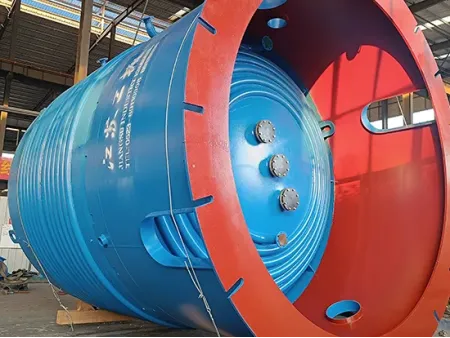

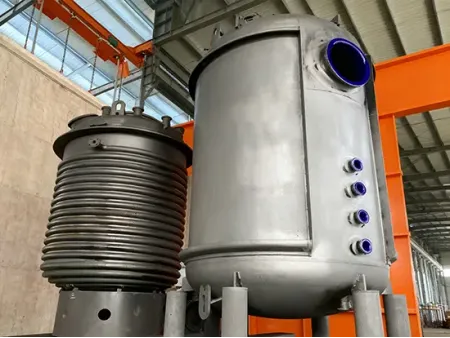

半割コイル付きグラスライニング反応機

見積もりの請求

ウェブサイト: http://glasslining-jp.com/1-3-glass-lined-reactor-half-pipe-coil-jacketed.html

耐食性に優れた反応容器で、容器外壁を半管が連続して巻かれる

この半割コイル付き反応槽は、化学、石油化学、製薬、染料、農薬、食品産業などで広く使用されています。従来のジャケット式グラスライニング反応機と比較し、半管コイル設計は、安全性、熱伝達、構造剛性、耐食性においてより優れた性能を発揮します。

• 容量範囲: 300～10,000L
• 最大圧力: 最大16バー（常圧～高圧対応）
• 動作温度範囲: -19°C ～ 200°C
• 規格: JIS / CE / ASME / GB

• 容器構造と安全性

  半割コイル付き反応槽内では、加熱または冷却媒体が安定した流路を流れるため、従来型ジャケットよりも安全性が高まります。この設計は、圧力下での運転時にも反応器の安定性を向上させます。

• 熱伝達性能

  半割コイルの熱交換面積は従来型ジャケットより約3分の1小さいですが、コイル内の媒体流速が2～3倍速いため、総合的な熱伝達効率は大幅に向上します。従来型ジャケットで発生しやすい流動乱れ、短絡、伝熱むらなどの問題を回避し、液体の加熱・冷却媒体で特に高い効果を発揮します。ただし、蒸気加熱を主体とする一部用途では、プロセス条件によって従来型ジャケットがより適する場合もあります。

• 構造剛性

  半割コイルの設計は、容器自体を強化するとともに、その安定性を高めます。高速循環を可能にする開放流路レイアウトにより、反応機内壁にかかる外圧を低減し、機械的強度を増大させます。

• 耐食性

  冷却水を使用する場合、従来型ジャケットはH⁺やCl⁻などのイオンによる腐食や、堆積物の付着による壁面損傷を受けやすい傾向があります。半割コイル設計は、上下チャンネルを通る高速流れにより、堆積物が蓄積しにくい、ジャケット内の死角が少なく、堆積の可能性を低減して壁面を腐食から保護します。

半割コイルグラスライニング反応機の寸法 (mm)

容量 (L)	300	500	1000	1500	2000	3000	5000		6300	8000	10000
項目
D	800	900	1200	1300	1300	1600	1600	1750	1750	2000	2000
D1	900	1000	1300	1450	1450	1750	1750	1900	1900	2200	2200
D2	1032	1148	1488	1639	1675	2044	2044	2218	2218	2500	2533
D3	560	630	840	910	910	1120	1120	1225	1225	1400	1400
D4	720	810	1080	1180	1180	1440	1440	1580	1580	1800	1800
D5	350	350	400	400	400	450	450	450	450	510	510
D6	65	65	80	80	80	95	95	95	95	110	110
D7	23	23	30	30	30	30	30	30	30	36	36
H	800	1000	1200	1400	1745	1739	2700	2317	3025	3120	3460
HO	2530	2759	3222	3440	3785	4073	5115	4792	5850	5450	6270
H1	1050	1050	1240	1240	1240	1454	1535	1535	1535	1650	1700
H2	380	409	482	500	500	580	580	640	640	720	710
H3	260	270	300	330	330	330	330	330	330	420	355
H4	/	!	丨/	960	1335	1242	2000	1490	1700	2000	2650
H5	/	/	/	/	/	/	700	420	700	900	880
H6	390	420	500	600	600	700	700	700	815	850	850
B1	/	/	/	507	507	614	614	550	550	550	540
B2	250	270	350	350	370	370	370	370	370	400	450
Power (kW)	1.5	3	4	4	4	5.5	7.5	7.5	11	11	11

ノズル仕様 (mm)

容量 (L)	300	500	1000	1500	2000	3000	5000		6300	8000	10000
項目
a	125	150	300x400	300x400	300x400	300x400	300x400	300x400	300x400	300x400	300x400
b	100	100	125	125	125	150	150	150	150	200	200
c	65	65	100	100	100	100	100	125	125	200	200
d	80	80	100	100	100	100	100	125	125	150	150
e	65	100	100	125	125	125	125	125	125	125	125
f	65	125	125	125	125	125	125	150	150	125	125
g	65	100	100	100	100	100	100	125	125	150	150
h	/	/	100	200	125	125	125	150	150	125	125
K	/	/	/	/	/	/	/	/	/	150	150
h~	80	80	100	100	100	125	125	125	125	125	150
L1-L3	25	32	32	40	40	50	50	65	65	65	65
N1.N2	/	/	/	50	50	50	65	65	65	65	65
N3	/	/	/	/	/	/	65	65	65	65	65
