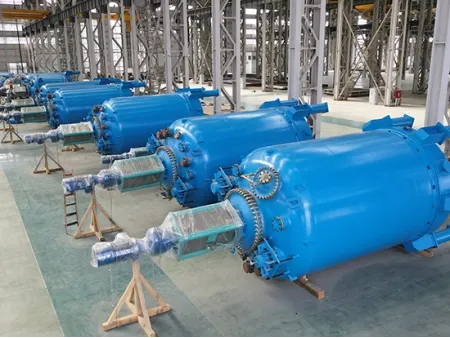

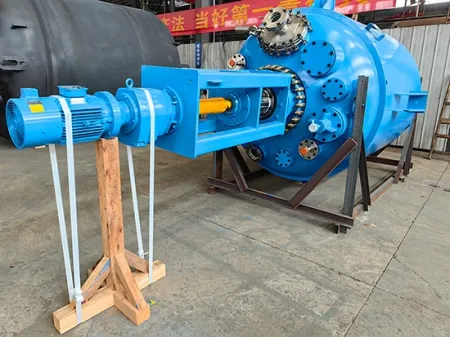

グラスライニング反応機（4柱ラック付き）

耐食性に優れたクローズタイプガラスライニング反応機：蓋と本体が完全溶接により一体化

クローズタイプガラスライニング反応機は、優れた耐食性と耐久性が強く求められる化学、石油化学、医薬品、染料、食品、農薬産業などの幅広い分野で採用されています。過酷なプロセス条件下でも、高い耐食性、確かな安定性、そして信頼性の高い運転性能を維持し、様々な生産工程を支えます。

• 容量範囲: 3,000～5,000L
• 最大圧力: 最大10バー
• 動作温度範囲: -20°C ～ 200°C
• 規格: JIS / CE / ASME / GB

30,000L大型グラスライニング反応機、クローズタイプ（4本柱ラック＆クイックオープンマンホール付き）

3,000Lグラスライニング反応機、クローズタイプ（クイックオープン蓋付き）

20,000Lグラスライニング反応機（タイ輸出仕様）

グラスライニング反応機（非標準仕様・二箇所マンホール付き）

グラスライニング反応機（四柱架台・水平ギヤモーター付き）

グラスライニング反応機（四柱架台・クイックオープン式マンホール・補強フランジ付き）

12,500Lグラスライニング反応機（水平減速機・四柱架台付き）

10,000Lグラスライニング反応機（垂直減速機付き）

当社のGL反応機は、加熱または冷却用ジャケットを標準装備し、撹拌機による効率的な混合を実現。これにより、多様なプロセスの効率的な混合と安定した制御が可能です。ヘッド部には溶接ネックフランジを採用し確実な接続を確保します。さらに、高品質な輸入エナメル材を使用することで、卓越した耐久性と長寿命を実現しています。

当社のグラスライニング反応機の内部設計圧力は最大1.0MPaに達し、容量オプションは3000リットルから50000リットルまで選択可能です。ジャケット設計の最大圧力は0.6MPaで、タンク本体とジャケットはともに-20℃から200℃の温度範囲で安全に運転できます。

仕様

設計圧力	内部	パッキンシール	0.2MPa
		メカニカルシール	0.4MPa/1.0MPa
	ジャケット	0.6MPa
設計温度	内部	-20℃~ 200℃
	ジャケット	-20℃~ 200℃
攪拌翼速度	アンカー式、フレーム式	63r/min
	パドル式	110r/min~130r/min
	インペラー式	110r/min~130r/min

寸法図

クローズ型グラスライニング反応機の寸法(mm)

容量 (L)	3000	5000		6300	8000	10000		12500	16000	20000	25000	30000	50000
項目
DN	1600	1600	1750	1750	2000	2200	2400	2400	2400	2600	2800	3200	3400
D0	1120	1220	1220	1220	1400	1540	1680	900	900	975	1050	1200	1500
D1	1750	1750	1900	1900	2200	2400	2600	2550	2550	2750	2950	3350	3600
D2	2029	2029	2200	2200	2502	3744	2940	2812	2812	3060	3335	3866	4378
D3	30	30	30	30	36	36	36	36	36	36	36	36	36
D4	φ95	φ95	φ95	φ95	φ110	φ110	φ110	φ110	φ125	φ140	φ160	φ160	φ180
D5	65×6	65×6	80×6	80×6	95×8	95×8	95×8	95×8	98×8	95×8	110×l2	110×12	125×12
D6	600	600	600	600	800	800	800	800	800	900	1100	1300	2000
D7	450	450	450	450	510	510	510	560	560	650	650	810	940
D8	1300	1300	1400	1400	1505	1645	1785	1785	1785	1925	2065	2345	|
H	2250	3275	2888	3244	3310	3513	3160	3495	3830	4640	5060	4900	6765
H1	1060	1160	1200	1200	1200	1300	1500	1300	1300	1400	1500	1750	2200
H2	/	/	800	900	900	950	640	375	600	650	750	600	1700
H3	700	780	750	750	800	1300	1010	900	900	1000	1050	1150	1250
H4	1550	1710	1500	1700	1700	1850	1610	2000	2350	2500	2650	2650	2950
H5	200	200	200	200	355	340	315	315	315	330	250	240	/
H6	1454	1535	1535	1682	1702	1822	1822	1822	1822	2594	2594	2734	3260
B1	540	540	540	540	540	540	540	550	550	550	550	550	550
B2	370	370	370	370	370	370	370	470	470	470	470	470	470
Power (kW)	5.5	7.5	7.5	11	11	18.5	18.5	18.5	22	22	22	30	45

ノズル仕様 (mm)

容量 (L)	3000	5000		6300	8000	10000		12500	16000	20000	25000	30000	50000
項目
DN	1600	1600	1750	1750	2000	2200	2400	2400	2400	2600	2800	3200	3400
a	150	150	150	150	200	200	200	200	200	250	250	250	250
b	100	100	125	125	150	150	150	150	150	200	200	/	/
c	125	125	150	150	150	150	150	150	150	150	150	150	150
d	100	100	125	125	150	150	125	250	250	250	250	250	250
e	125	125	150	150	150	125	125	150	150	150	150	150	150
f	125	125	125	125	125	150	150	150	150	150	150	150	200
h	/	/	/	/	/	150	150	150	150	200	200	200	/
M	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400	300× 400
S	125	125	125	125	125	125	125	150	150	150	150	150	150
T1	100	100	125	125	200	200	200	200	200	200	200	200	250
T2	/	/	/	/	150	150	150	150	150	200	200	200	200
N1-3	65	65	65	65	65	65	65	80	100	100	100	100	100
K1-3	65	65	65	65	65	65	65	65	65	65	65	80	80
