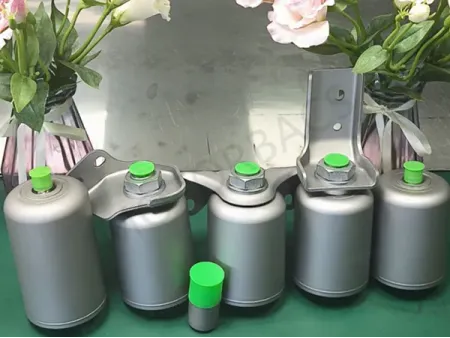

金属ベローズ式アキュムレータ

見積もりの請求

ウェブサイト: http://hydroforming-jp.com/2-5-metal-bellows-accumulator.html

作動原理

エネルギー蓄積
システム圧力がアキュムレータのプリチャージ（ガス封入）圧力を超えると、作動流体がベローズを押し込み、内部ガスが圧縮されます。気体体積の減少に伴い、ガス圧力が上昇（ボイルの法則に基づく）。これにより、システムのエネルギーがガスの圧縮エネルギー（ポテンシャルエネルギー）として蓄えられます。
エネルギー放出
システム圧力がアキュムレータ内部のガス圧を下回ると、ガスの膨張力によりベローズが伸長し、蓄積されたエネルギーを作動流体としてシステム内へ押し戻します。
精密な制御性能
ベローズの伸縮変位は圧力変化に対して高い線形性を有しており（直線性：≤ 0.5%）、極めて高精度な容積制御が可能です。また、摺動部品を一切排除した固定構造（ベローズとエンドキャップが剛結）であるため、応答遅延は ≤ 5ms を実現。10～100Hzの圧力変動など、高周波の脈動吸収にも最適です。

主要パラメータ

蓄能器のPV曲線は、システム圧力 P の変化に伴う内部流体体積 V の変化を示すグラフです。蓄能器の性能、特にエネルギー蓄積および放出時の動的挙動を解析・理解する際に用いられます。

従来型蓄能器との比較

主要用途

高精度、卓越した清浄度、そして高速応答性を備えた精密金属ベローズ式アキュムレータは、以下の分野において最適なソリューションとなっています：

半導体・電子機器製造装置
半導体露光装置やイオン注入装置の油圧駆動システムにおいて、高周波の圧力脈動を吸収し、加工精度を維持します。パーティクル発生ゼロ、かつ極めて高いクリーン度（クラス10環境対応）を実現し、超清浄度が求められるプロセスに貢献します。
精密工作機械・ロボティクス
工作機械の主軸（スピンドル）油圧バランサーにおいて、高速切削時の負荷変動を瞬時に補正し、主軸回転数の安定（変動幅 ≤ ±1 rpm）を維持します。また、協働ロボットの関節駆動部では、瞬時のエネルギー補完によりサーボモーターの消費電力を低減します。
医療機器
手術用ロボット（腹腔鏡下手術機器等）の油圧アクチュエータにおいて、精密な容積制御によりミリ単位の動作精度を可能にします。血液透析装置の油圧回路では、ゴム部品を排除したオール金属構造により、血液汚染のリスクを完全に回避します。
航空宇宙・防衛
衛星の姿勢制御用油圧アクチュエータとして、軽量なチタン合金ベローズを採用。-50°C〜150°Cの過酷な環境下でも安定した蓄圧・放出性能を発揮します。また、ミサイル誘導システムではエンジン振動による衝撃を吸収し、高い制御精度を担保します。

生産能力・環境要求

生産能力

全自動生産ライン: 3ライン稼働
月間生産能力: 100,000台
主要設備: ベローズ成形機、真空電子ビーム溶接機、マイクロプラズマ溶接機、超音波探傷装置、ヘリウムリークディテクタ、PVオンライン試験機、中周波インバータ溶接機

生産環境（クリーンルーム仕様）

製造工程
