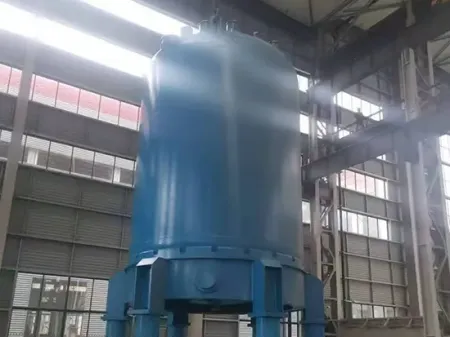

縦型グラスライニング貯槽、クローズタイプ

見積もりの請求

ウェブサイト: http://glasslining-jp.com/2-2-vertical-glass-lined-storage-tank-close-type.html

• グラスライニング貯槽（高支持脚付き）
• 大型120,000Lグラスライニング貯蔵タンク（ガードレール付き）

腐食に強い貯蔵容器（蓋と本体が完全溶接により一体化タイプ）

当社のクローズタイプ縦型グラスライニング貯蔵タンクは、標準容量3000Lから50,000Lまで幅広く対応しております。また、非標準設計も、特定のプロジェクト要求に合わせて製造可能です。

グラスライニングタンクの性能は、外部品質と内部品質の両方によって決定されます。いかなる欠陥も、肉眼で確認できるものか微細なものかを問わず、輸送・保管・運転過程で発生する可能性があり、装置故障の原因となり得ます。

グラスライニングタンクの信頼性は、成形、溶接、表面処理など、生産プロセスの各工程を徹底的に管理することにかかっています。

当社のタンクは優れたエナメルコーティングを採用し、鋼材の強度とグラスの保護特性を兼ね備えることで、高い耐久性を保証します。外部品質は目視検査と機器テストにより評価し、生産各段階の細やかな管理が品質の安定性を確保、製品寿命の大幅な延長を実現します。

寸法図

クローズ型グラスライニング貯槽の寸法

公称容量L	DN	D1	D2	D3	D4	H	H1	H2	H3	H4	H5	H6	H7	H8	S
3000	1600	600	420	30	1200	2740	300	2422	550	115	1000	/	/	2220	16
5000	1600	600	420	30	1200	3720	305	3400	520	130	1200	460	1200	3160	16
6300	1750	600	420	30	1225	3924	310	3604	580	130	1200	424	1200	3304	18
8000	2000	700	490	36	1500	3880	340	3520	630	150	1100	500	1100	3280	20
10000	2200	700	490	36	1520	4053	340	3703	692	150	1200	600	1200	3392	20
20000	2600	700	490	36	1820	5540	340	5200	665	150	1800	600	1800	4605	24
30000	2800	700	490	36	1960	6090	340	5750	710	150	1800	600	1800	5510	26
40000	3200	800	480	36	2400	6870	386	6474	965	150	2200	500	2200	6125	28
50000	3400	800	480	36	2720	7500	386	7124	975	150	2600	570	2600	6630	32

ノズル仕様 (mm)

公称容量L	a	b	c	d	e1-2	h1-2	g
3000	125	65	65	65	65	65	125
5000	125	65	65	65	65	65	125
6300	125	65	65	65	65	65	125
8000	125	80	65	65	80	80	125
10000	125	80	65	65	80	80	125
20000	300×400	100	100	125	100	100	125
30000	300×400	100	100	125	125	125	125
40000	125	150	100	100	125	125	200
50000	125	150	100	100	125	125	200
