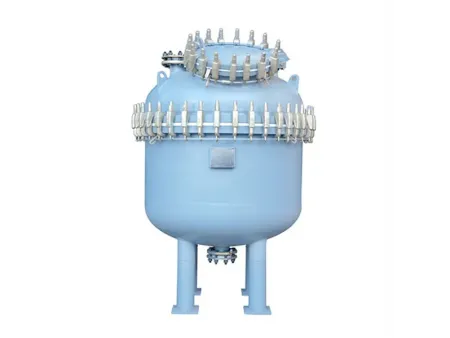

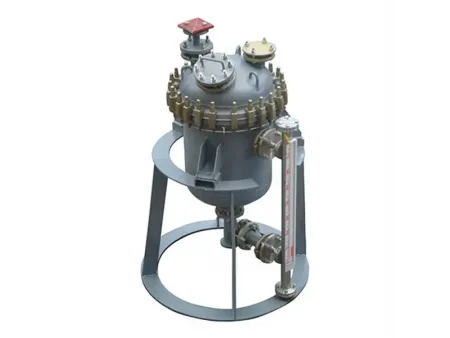

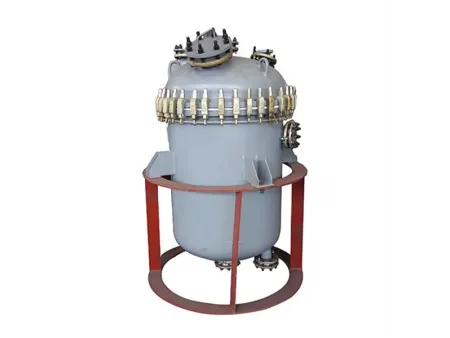

開放式グラスライニング貯槽

開放式グラスライニング貯槽
開放式グラスライニング貯槽
開放式グラスライニング貯槽
見積もりの請求
ウェブサイト:
開放式グラスライニング貯槽の仕様
  • K200L -500L 設計図・平面図
  • K1000L -2000L 設計図・平面図
規格 K200 K300 K500 K 1000 K1500 K 2000
公称容量（L） 200 300 500 1000 1500 2000
総容量（L） 294 447 740 1480 2020 2800
内容積（備考1）（L） 237 362 620 1270 1670 2370
参考重量（kg） 210 285 395 716 970 1266
寸法(mm) d1 600 700 800 1000 1200 1300
d2 420 420 480 600 720 780
d3 420 490 560 700 700 910
h1 890 1000 1310 1695 1580 1895
h2 310 335 390 440 490 515
h 1340 1750 1885 2310 2240 2670
n-Φ 3-φ20 3-φ25 3-φ25 3-φ25 3-φ25 3-φ25
ノズル呼び径 a 125 125 150 150 200 300x400
b 65 80 80 80 100 100
c 65 65 80 80 80 80
d / / / 80 80 80
e 65 65 65 80 80 80
f1 65 65 65 65 65 65
f2 65 65 65 65 65 65
g 65 80 80 80 100 100
備考１: 内容積＝ハイネックフランジ下部までの容量。
